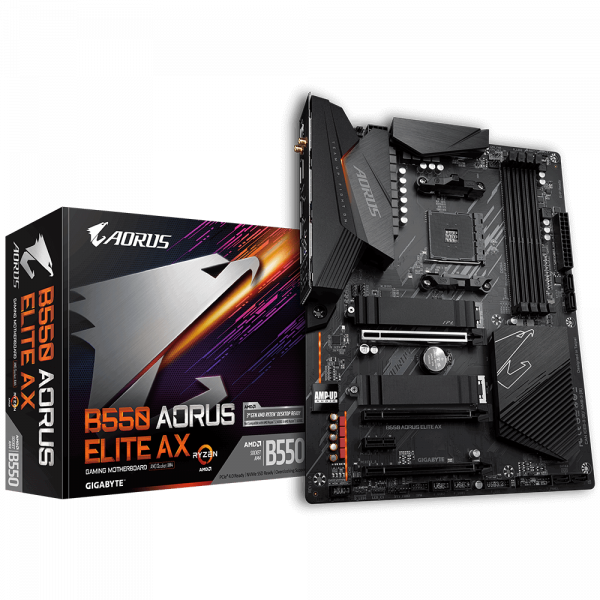

B550 AORUS ELITE AX GIGABYTE

Descripción

  • UPC
    1. AMD Socket AM4, compatible con: procesadores AMD Ryzen ™ de tercera generación / AMD Ryzen ™ de tercera generación con procesadores gráficos Radeon ™

    (Consulte la «Lista de compatibilidad de CPU» para obtener más información).

  • Chipset
    1. AMD B550
  • Memoria
    1. 4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
    2. Procesadores AMD Ryzen ™ de 3.a generación:
      compatibilidad con módulos de memoria DDR4 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz
    3. AMD Ryzen ™ de tercera generación con procesadores gráficos Radeon ™:
      compatibilidad con DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memoria de 2400/2133 MHz
    4. Arquitectura de memoria de doble canal
    5. Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC
    6. Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
    7. Soporte para módulos de memoria Extreme Memory Profile (XMP)

    (Consulte la «Lista de soporte de memoria» para obtener más información).

  • Gráficos integrados
    Integrado en la nueva generación AMD Ryzen ™ con procesadores gráficos Radeon ™:

    1. 1 x DisplayPort, que admite una resolución máxima de 5120×2880 a 60 Hz
      * Soporte para la versión DisplayPort 1.4, HDCP 2.3 y HDR.
    2. 1 x puerto HDMI, que admite una resolución máxima de 4096×2160 a 60 Hz
      * Soporte para la versión HDMI 2.1, HDCP 2.3 y HDR.

    Memoria compartida máxima de 16 GB

  • Audio
    1. Códec Realtek ® ALC1200
    2. Audio de alta definición
    3. 2/4 / 5.1 / 7.1 canales
    4. Soporte para salida S / PDIF
  • LAN
    1. Chip LAN Realtek ® de 2,5 GbE (2,5 Gbit / 1 Gbit / 100 Mbit)
  • Módulo de comunicación inalámbrica
    Intel ® Wi-Fi 6 AX200

    1. WIFI a, b, g, n, ac con funciones de onda 2, ax, compatible con banda dual de 2,4 / 5 GHz
    2. BLUETOOTH 5
    3. Compatibilidad con el estándar inalámbrico 11ax 160MHz y una velocidad de datos de hasta 2,4 Gbps
      * La velocidad de datos real puede variar según el entorno y el equipo.
  • Ranuras de expansión
    1. 1 x ranura PCI Express x16 (PCIEX16), integrada en la CPU:
      – Los procesadores AMD Ryzen ™ de 3.ª generación admiten el modo PCIe 4.0 x16
      – Los procesadores AMD Ryzen ™ de 3.ª generación con gráficos Radeon ™ admiten el modo PCIe 3.0 x16
      * Para un rendimiento óptimo, aunque solo sea se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
    2. 1 x ranura PCI Express x16 (PCIEX2), integrada en el conjunto de chips:
      – Compatible con el modo PCIe 3.0 x2
    3. 1 x ranura PCI Express x16 (PCIEX1_2), integrada en el conjunto de chips:
      – Compatible con el modo PCIe 3.0 x1
    4. 1 x ranura PCI Express x1 (PCIEX1_1), integrada en el conjunto de chips:
      – Compatible con el modo PCIe 3.0 x1
  • Interfaz de almacenamiento
    1. 1 x conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, SSD tipo 2242/2260/2280/22110:
      – Los procesadores AMD Ryzen ™ de tercera generación admiten SSD SATA y PCIe 4.0 x4 / x2
      – Tercera Los procesadores AMD Ryzen ™ de generación con Radeon ™ Graphics son compatibles con SSD SATA y PCIe 3.0 x4 / x2
    2. 1 x conector M.2 (M2B_SB), integrado en el chipset, compatible con Socket 3, clave M, SSD tipo 2242/2260/2280/22110:
      – Compatible con SSD SATA y PCIe 3.0 x4 / x2
    3. 4 x conectores SATA 6Gb / s, integrados en el Chipset:
      – Soporte para RAID 0, RAID 1 y RAID 10
  • USB
    UPC:

    1. 2 puertos USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
    2. 2 puertos USB 3.2 Gen 1 en el panel posterior

    Conjunto de chips:

    1. 2 puertos USB 3.2 Gen 1 en el panel posterior
    2. 2 puertos USB 3.2 Gen 1 disponibles a través del encabezado USB interno
    3. 2 puertos USB 2.0 / 1.1 en el panel posterior

    Conjunto de chips + concentrador USB 2.0:

    1. 4 puertos USB 2.0 / 1.1 disponibles a través de los encabezados USB internos
  • Conectores de E / S internos
    1. 1 conector de alimentación principal ATX de 24 pines
    2. 1 conector de alimentación ATX 12V de 8 pines
    3. 2 x conectores M.2 Socket 3
    4. 4 x conectores SATA 6Gb / s
    5. 1 x cabezal de ventilador de CPU
    6. 1 x cabezal de ventilador de CPU de refrigeración por agua
    7. 3 x encabezados de ventilador del sistema
    8. 1 x cabezal de tira de LED para enfriador de CPU / tira de LED RGB
    9. 2 x encabezados de tira de LED direccionables
    10. 2 x encabezados de tira de LED RGB
    11. 1 x encabezado del panel frontal
    12. 1 x encabezado de audio del panel frontal
    13. 1 x encabezado USB 3.2 Gen 1
    14. 2 x encabezados USB 2.0 / 1.1
    15. 1 x encabezado del módulo de plataforma segura (TPM) (2×6 pines, solo para el módulo GC-TPM2.0_S)
    16. 1 x puente CMOS transparente

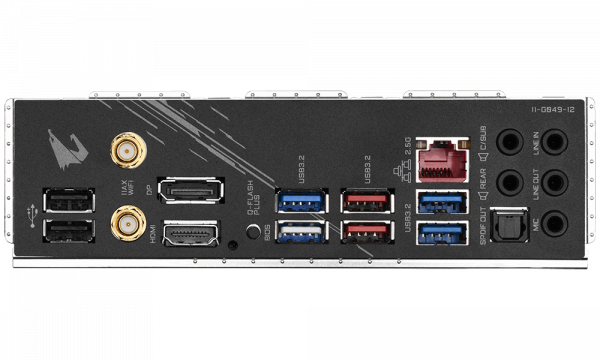

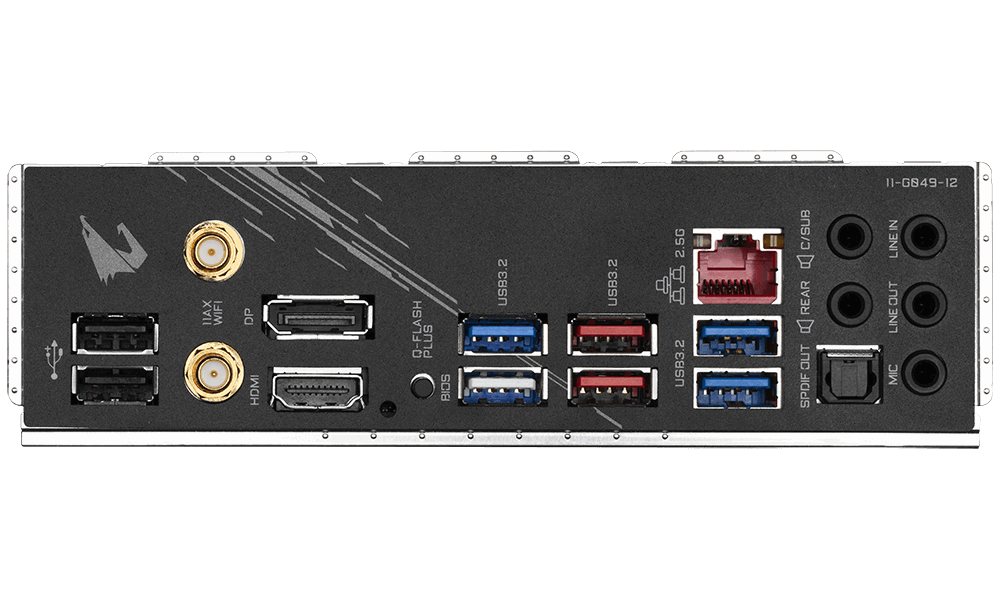

  • Conectores del panel trasero
    1. 1 x DisplayPort
    2. 1 x puerto HDMI
    3. 2 x conectores de antena SMA (2T2R)
    4. 2 puertos USB 3.2 Gen 2 Tipo A (rojo)
    5. 4 puertos USB 3.2 Gen 1
    6. 2 x puertos USB 2.0 / 1.1
    7. 1 x botón Q-Flash Plus
    8. 1 x puerto RJ-45
    9. 1 x conector óptico de salida S / PDIF
    10. 5 x conectores de audio
  • Controlador de E / S
    1. Chip controlador de E / S iTE ®
  • Monitoreo de H / W
    1. Detección de voltaje
    2. Detección de temperatura
    3. Detección de velocidad del ventilador
    4. Detección de caudal de refrigeración por agua
    5. Advertencia de sobrecalentamiento
    6. Advertencia de falla del ventilador
    7. Control de velocidad del ventilador
      * La compatibilidad con la función de control de velocidad del ventilador dependerá del ventilador que instale.
  • BIOS
    1. 1 flash de 256 Mbit
    2. Uso de BIOS AMI UEFI con licencia
    3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
  • Características unicas
    1. Soporte para APP Center
      * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
      @BIOS
      EasyTune
      Fast Boot
      Game Boost
      ON / OFF Charge
      RGB Fusion
      Smart Backup
      System Information Viewer
    2. Soporte para Q-Flash Plus
    3. Soporte para Q-Flash
    4. Soporte para Xpress Install
  • Software incluido
    1. Norton ® Internet Security (versión OEM)
    2. Utilidad de control de ancho de banda LAN para juegos Realtek ® 8125
  • Sistema operativo
    1. Soporte para Windows 10 de 64 bits
  • Factor de forma
    1. Factor de forma ATX; 30,5 x 24,4 cm
  • Observación
    1. Debido a las diferentes condiciones de soporte de Linux proporcionadas por los proveedores de conjuntos de chips, descargue el controlador de Linux del sitio web de los proveedores de conjuntos de chips o del sitio web de terceros.
    2. Es posible que la mayoría de los proveedores de hardware / software ya no ofrezcan controladores compatibles con Win9X / ME / 2000 / XP. Si hay controladores disponibles de los proveedores, los actualizaremos en el sitio web de GIGABYTE.
