Descripción
UPC
Soportes 10 ª Gen Intel ® Core ™ y Pentium ® Oro / Celeron ® procesadores para socket LGA12001 2
Vaya a intel.com para obtener información sobre compatibilidad. La salida de gráficos integrados se deshabilita cuando se utilizan los procesadores F SKU.
Ver procesadores compatibles
CHIPSET
Conjunto de chips Intel ® B460
MEMORIA
4 ranuras de memoria DDR4, admiten hasta 128 GB 1
Intel ® Core ™ i7 / i9
Admite memoria DDR4-2933 (máx.)
Intel ® Core ™ i5 (continuación)
Admite memoria DDR4-2666 (máx.)
Admite el modo de doble canal
Admite memoria sin búfer ni ECC
Soporta Intel® Extreme Memory Profile (XMP)
Consulte www.msi.com para obtener más información sobre la memoria compatible.
Ver memoria compatible
RANURA DE EXPANSIÓN
1x ranura PCIe 3.0 x16 (desde CPU)
1x ranura PCIe 3.0 x16 (de PCH, admite el modo x4)
1x ranura PCIe 3.0 x1 (desde PCH)
GRÁFICOS INTEGRADOS
1x puerto HDMI, admite una resolución máxima de 4096×2160 @ 30Hz
1x puerto DisplayPort admite una resolución máxima de 4096 x 2304 a 60 Hz
ALMACENAMIENTO
Conjunto de chips Intel ® B460
6 puertos SATA de 6 Gb / s 1
2 ranuras M.2 (clave M)
M2_1 admite dispositivos de almacenamiento hasta PCIe 3.0 x4 y SATA 6Gb / s, 2242/2260/22801
M2_2 admite hasta dispositivos de almacenamiento PCIe 3.0 x4, 2242/2260/2280
Memoria Intel® Optane ™ lista para la ranura M2_2 únicamente2
Admite la tecnología Intel® Smart Response para procesadores Intel Core ™
SATA1 no estará disponible al instalar M.2 SATA SSD en la ranura M2_1.Antes de utilizar los módulos de memoria Intel® Optane ™, asegúrese de haber actualizado los controladores y el BIOS a la última versión del sitio web de MSI.
REDADA
Conjunto de chips Intel ® B460
Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
USB
Conjunto de chips Intel ® B460
2 puertos USB 3.2 Gen 1 de 5 Gbps tipo C (1 puerto en el panel posterior, 1 puerto a través del conector USB interno)
5 puertos USB 3.2 Gen 1 5Gbps tipo A (3 puertos en el panel posterior, 2 puertos a través del conector USB interno)
6 puertos USB 2.0 (2 puertos tipo A en el panel posterior, 4 puertos a través de los conectores USB 2.0 internos)
AUDIO
Códec Realtek ® ALC1200
Audio de alta definición de 7.1 canales
Admite salida S / PDIF
LAN
1x Controlador LAN Realtek ® RTL8125B 2.5G
WIFI Y BLUETOOTH
Intel ® AX200
Admite 802.11 a / b / g / n / ac / ax, MU-MINO Rx, 2.4GHz-5GHz (160MHz) hasta 2.4Gbps
WiFi 6 precertificado
Soporta Bluetooth® 5.1, FIPS, FISMA
El módulo inalámbrico está preinstalado en la ranura M2 (Key-E)
Solo es compatible con Windows 10 de 64 bits
CONECTORES INTERNOS
1x conector de alimentación principal ATX de 24 pines
1x conector de alimentación ATX 12V de 8 pines
6 conectores SATA de 6 Gb / s
1 conector USB 3.2 Gen 1 5Gbps (admite 2 puertos USB 3.2 Gen 1 5Gbps adicionales)
1 conector tipo C USB 3.2 Gen 1 de 5 Gbps
2 conectores USB 2.0 (admite 4 puertos USB 2.0 adicionales)
1x conector de ventilador de CPU de 4 pines
1x conector de bomba de agua de 4 pines
2 conectores de ventilador del sistema de 4 pines
1x conector de audio del panel frontal
2x conectores del panel del sistema
1x conector de módulo TPM
1x conector de intrusión en el chasis
1x puente CMOS transparente
1 conector LED RGB de 4 pines
1 conector LED RAINBOW de 3 pines
1x conector TBT 1
1x conector RTD31
La tarjeta Thunderbolt necesita soporte RTD3

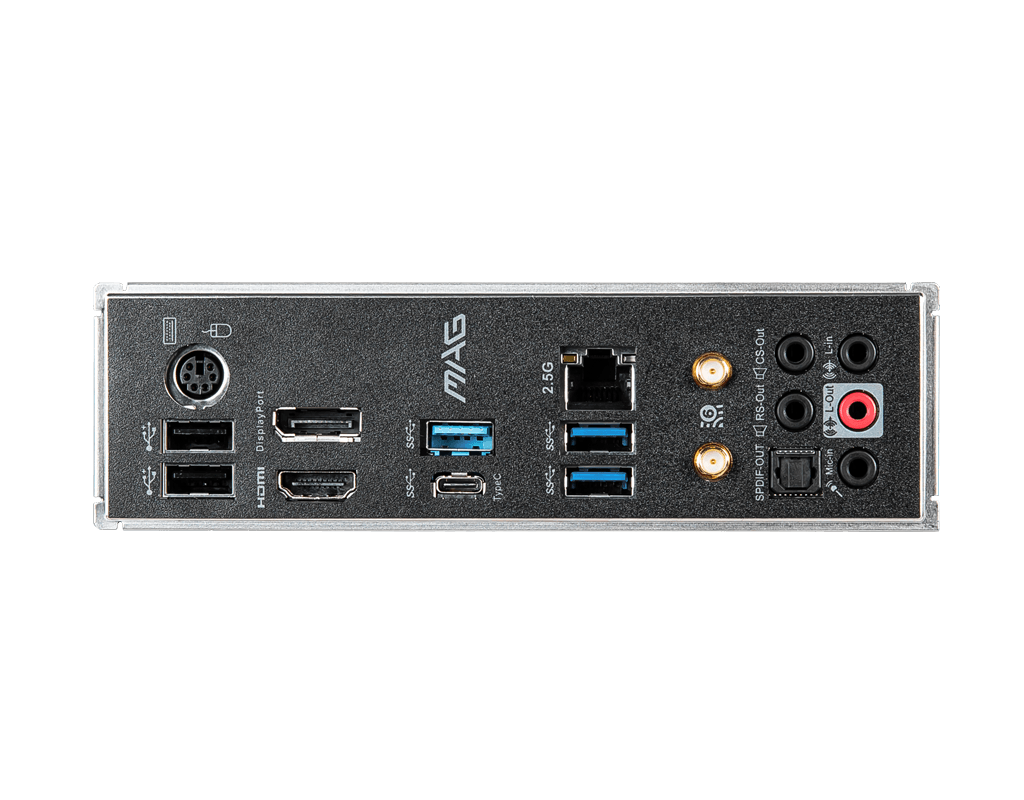

PUERTOS DEL PANEL TRASERO
Puerto combinado PS / 2
DisplayPort
USB 3.2 Gen 1 5Gbps (Tipo A)
Puerto LAN 2.5G
Conectores de antena WiFi
Conectores de audio HD
Puertos USB 2.0
Puerto HDMI
USB 3.2 Gen 1 5Gbps (Tipo C)
USB 3.2 Gen 1 5Gbps (Tipo A)
SALIDA S / PDIF óptica
Puertos del panel posterior del MAG B460M MORTAR
CONTROLADOR DE E / S
Chip controlador NUVOTON NCT6687
MONITOR DE HARDWARE
Detección de temperatura de CPU / sistema
Detección de velocidad del ventilador de CPU / sistema
Control de velocidad del ventilador del sistema / CPU
FACTOR DE FORMA
Factor de forma mATX
9,6 pulg. X 9,6 pulg. (24,3 cm x 24,3 cm)
CARACTERÍSTICAS DEL BIOS
1 flash de 128 Mb
BIOS UEFI AMI
ACPI 6.2, SM BIOS 3.2 ∙ Multi-idioma
